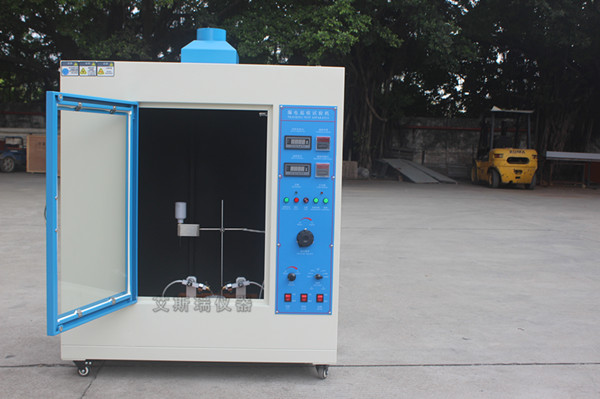

漏電起痕測試儀用于照明設備、低壓電器、家用電器、機床、電機、電動工具、電子儀器、電工儀器和信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電連接器、附件等行業的模擬試驗。
適用標準
符合IEC60112:2003、英國4207、IEC60112、UL746A、ASTMD3638-92、DIN53480和其他標準
漏電起痕測試儀主要參數
外箱材質:鈑金噴漆和不銹鋼外殼可選(其他參數相同)
電極材料:測試電極-鉑或不銹鋼
電極尺寸:(2mm±0.1mm)×(5mm±0.1mm)×(40mm±5mm)，鉑電極12mm，30±2；斜面；
電極距離:4.0mm 0.01mm，夾角60°±5°；
電極壓力:1.00n±0.001n；
測試溶液電阻:溶液A中0.1%NH 4 Cl，溶液B中3.95±0.05ω，1.98±0.05ω；
液滴體積:20滴0.380 g ~ 0.480 g，50滴0.997 g ~ 1.147 g(微可調)；
液滴高度:35mm±5mm(可調)；
滴下時間:30s±0.1s(優于標準)(數字顯示，預置可調)，50滴下時間:24.5min±2min；
液滴數:1 ~ 9999(數字顯示，預置)；
測試風速:0.2m/s(新標準)；
測試電壓:100 v ~ 1000 v (25 v刻度，可調)；
電源電壓降:1.0A 0.1A時8%；
起痕判斷:0.50±10%，2.00±10%；
外形尺寸:寬600×深500mm×高1000mm，排氣孔100mm；
測試電源:220伏0.6千伏安50-60赫茲
漏電起痕測試儀是在固體絕緣材料表面規定尺寸(2mm×5mm)的鉑電極之間施加一定的電壓，在固定的時間(30s)和固定的高度(35mm)滴下規定液滴體積的污染液(0.1%NH 4 CL)，以此來評價固體絕緣材料表面在電場和污染介質共同作用下的容差，并測量其比電起痕指數(CT1)和耐電起痕性。
