前面我們分享了不少關于淋雨試驗箱（即浸水試驗箱）的結構介紹，下面是小編來介紹浸水試驗箱箱體結構部分。

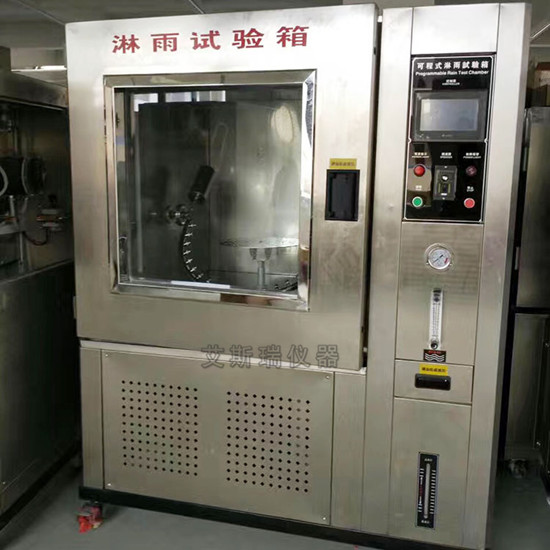

我們來看看浸水實驗裝置的門。門的外殼噴涂油漆，上面有透明鋼化玻璃窗，箱內安裝LED照明燈，操作人員可以更清楚的看到內箱的測試情況，做更好的記錄。在led照明燈的正下方安裝一個樣品電源插座，樣品電源的開/關和時間可以由系統控制，方便一些樣品需要通電時進行測試。
內盒中間有一個測試擺管，因為擺管測試需要擺動，所以叫擺管。擺動管為半圓形結構，噴嘴均勻分布在其上。噴水孔的尺寸為直徑0.4毫米，每個孔之間的距離為50毫米(嚴格按照GB4208標準設計)，根據測試標準，測試樣品與噴水孔之間的距離應為200毫米，以使測試樣品浸水更均勻，測試更準確。
和立式雨量計一樣，測試盒的擺管也是可拆卸的。區別在于測試IPX3和IPX4的噴頭數量不同，但為了測試方便，我們對設計本身進行了改進，只需要改變測試等級即可。而且為了保證擺管的正常擺動，我們在轉軸的相對位置安裝了量角器。
看著擺管正下方的位置，有一個放置試樣的轉盤。轉盤采用SUS304不銹鋼制成，耐腐蝕性好。由于試樣的高度與噴水孔應有固定的距離，轉盤的高度可以手動調節。此外，轉盤可以顯示三種旋轉模式，以使測試更加準確。我們還可以清楚地看到，內盒的出水口有一個網狀過濾層。目的是防止試樣或其他雜質在試驗過程中流到儲水罐中，并在儲水罐流回針孔時擋住針孔噴出的水霧。
當涉及到過濾層時，在試驗機的后面安裝一個過濾器。過濾器的作用是過濾注入試驗機的自來水中的雜質。檢測設備使用自來水的原因是自來水不含太多雜質。如上所述，噴孔的孔徑為0.4毫米，如果水中雜質過多，噴孔就會堵塞，不僅會縮短噴嘴的使用壽命，而且會消耗更多的針狀噴嘴原材料。
IPX34浸水試驗箱的箱體結構部分位置可以根據戶要求定做，比如外殼涂漆顏色，再比如試驗窗口位置擺放等，艾斯瑞儀器源頭工廠，支持非標定制，造型新穎、美觀大方的浸水試驗箱歡迎您選購。
