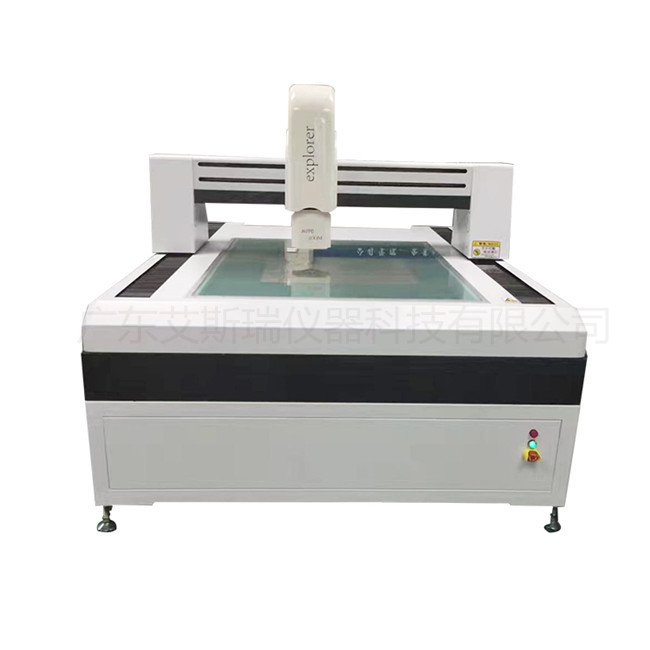

如何處理圖像測量儀圖像不顯示圖形的問題？如果二次圖像測量儀等精密儀器出現問題和故障，可以先自己檢查解決。如果自己解決不了，可以回到購買儀器的廠家維修，或者聯系廠家的技術人員上門維修。廣東艾斯瑞儀器科技有限公司是一家精密儀器制造商，多年來專業生產圖像測量儀器等儀器。那么，艾斯瑞小編就和大家分享一下圖像測量儀無顯示、藍屏、黑屏的問題如何處理。
我們應該檢查軟件故障。打開機器電源開關，調節上下光源。打開測量軟件，選擇“圖像處理”菜單，選擇“圖像源設置”，輸入密碼。在選擇框中，選擇“視頻”選項并確認退出。在Windows桌面上，右鍵單擊我的電腦，從彈出菜單中選擇屬性，從系統屬性中選擇硬件，然后單擊設備管理器按鈕。展開“聲音、視頻和游戲控制器”，檢查“videomate TV cap true”和“videomate TV tuner”驅動程序文件是否存在。如果這兩個文件存在，請檢查硬件問題。硬件故障排除。檢查連接電腦主機和儀器的視頻信號線是否連接牢固(此線一端為S端連接器，另一端為AV連接器)或更換。請取下儀器機Z軸柱上金屬外殼上的螺絲，取下Z軸金屬柱上外殼，檢查連接鏡頭上方的CCD攝像頭的連接，其中一個是12V DC IN輸入電壓，另一個是BNC金屬連接器VIDEO OUT的信號輸出線。在接通電源的情況下，檢查攝像頭上的小功率信號指示燈是否亮。如果成像儀的窗口屏幕出現藍屏；可能是圖像線插入不正確；CCD圖像傳感器可能沒有通電；控制箱的電源可能沒有打開?；蛘咭曨l輸入信號設置模式不正確。電荷耦合器件是一種半導體器件，可以將二次圖像測量儀轉換成數字信號。但是成像儀窗口的運動方向與工作臺的運動方向相反:可以180度向后安裝CCD圖像傳感器。圖像測量儀的數據區計數異常:故障很可能是由于RS232或光柵尺信號線連接不良造成的，需要將RS232信號線和光柵尺信號線拆下，重新插上。也有可能是系統設置不正確，根據說明書設置各軸的線性補償值就可以輕松完成。
二次圖像區無圖像，顯示灰色顯示，這類問題一般是視頻采集卡參數設置不正確。嘗試點擊菜單圖像->圖像視頻設置或在圖像顯示區點擊鼠標右鍵，從彈出菜單中選擇圖像視頻設置，彈出圖像設置對話框。設置正確的亮度、對比度等參數。也有可能是顯卡驅動安裝不正確，需要按照手冊中安裝驅動的方法重新安裝顯卡的驅動。
以上是艾斯瑞小編的總結和分享的一些關于圖像測量儀器不顯示問題，介紹了無顯示、黑屏、藍屏故障排除方法。
