影像測量儀是測試平行度的新型方法，影像測量儀等數據采集儀會從百分表中自動讀取測量數據的大值跟小值，然后由數據采集儀軟件自動計算出平行度誤差，而后數據采集儀會自動判斷所測零件的平行度誤差是否在平行度公差范圍內，如果所測平行度誤差大于平行度公差值，采集儀會自動發出報警功能，提醒相關操作人員該產品不合格。
平行度，是用來控制零件上被測要素（平面萵筍直線）相對于基準要素（平面或直線）的方向偏離0°的要求，即要求被測要素對基準等距。
影像測量儀平行度測量方法和步驟：
在視頻區域內找到需要測量儀的直線元素之一，并調整清晰；接著只用直線命令（盡量采用多點手動繪直線或自動多點繪直線，這樣會使測量精度高）繪制出一條直線作為基準線；接著選擇菜單里的平行度命令；緊接著調節另一個直線元素的清晰度，并在其邊緣均勻的選擇至少3個點（點越多越準確，選點時打開（亞像素自動尋邊功能）；而后就可以點擊回車鍵，軟件擬合出一條合適的直線，并自動計算測量結果。
以上是影像測量儀測量平行度的步驟，具體的視到手的影像測量儀為準，廠家會偶有變動，艾斯瑞儀器出廠時會有使用操作說法，售后有技術指導操作，視頻教學甚至現場教學，您盡可聯系廣東艾斯瑞儀器科技有限公司。

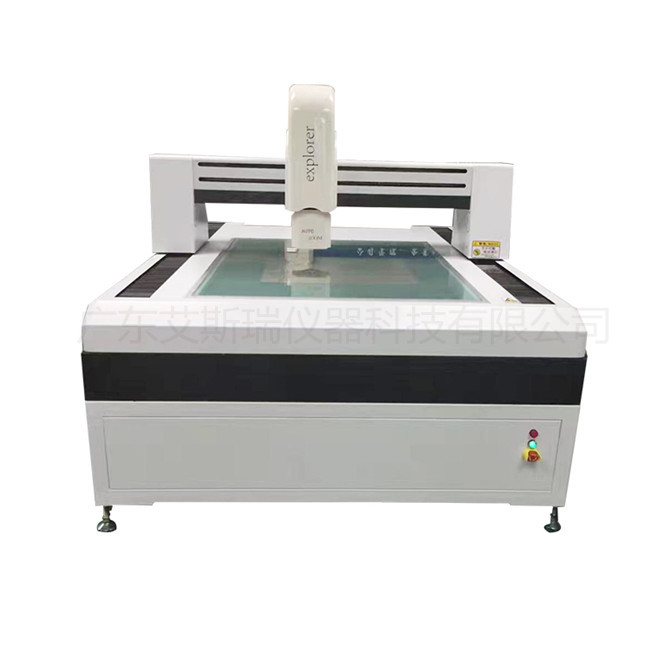

影像測量儀
